stahovák na spojku

Kdo má výkres na stahová k na spojku??? Čeká mi tato pakárna, tak at jsem připraven. Děkuji za pomoc!!!

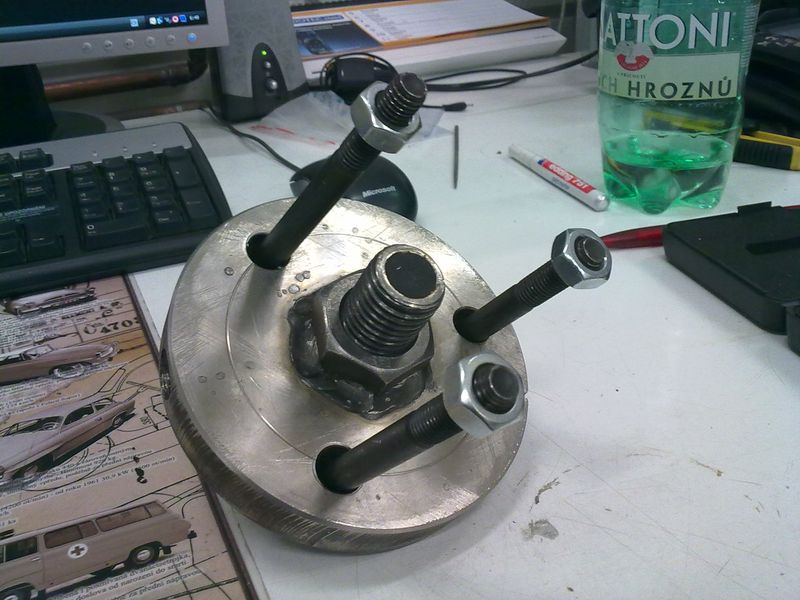

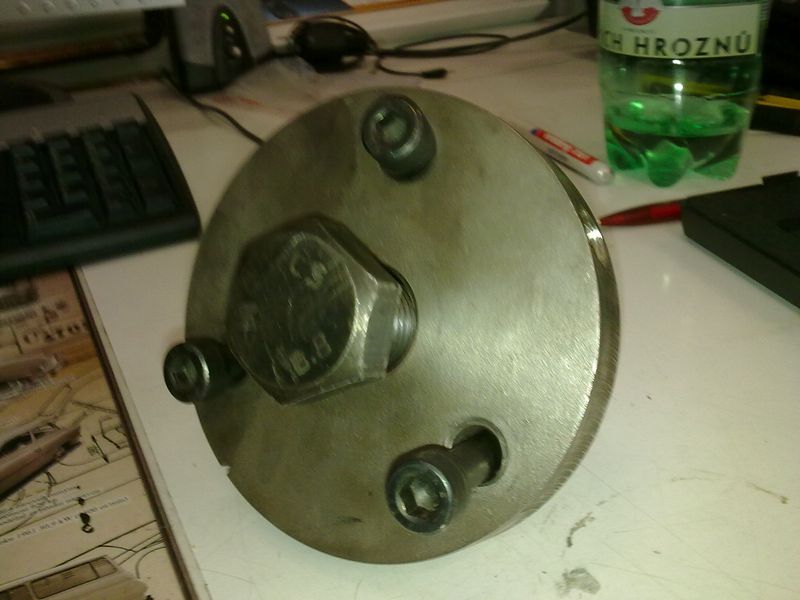

Snad ti to bude stačit. Šrouby do spojky M10 Ale chce to pevnost 12.9.Středový šroub mam M24 protože jsem jiný neměl.
Síla materialu je 20 mm.




Naposledy upravil jirka2030 dne 15. bře 2012 11:16, celkově upraveno 1

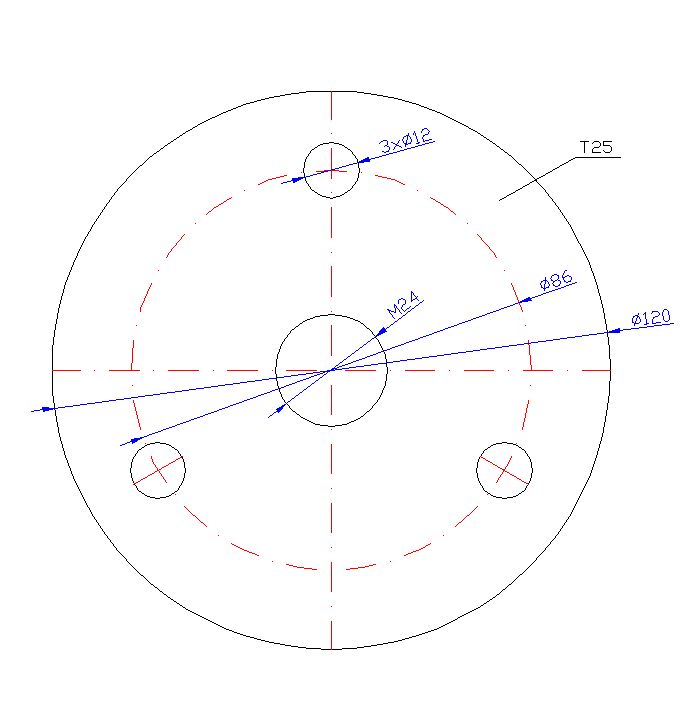

Ahoj jedna otázečka jsou ty díry rovnoměrně rozmístěny po 120° ? Děkuju

Ano jsou.
jenom doplním že jsem to používal na spojky SPI a Metro (Verto)

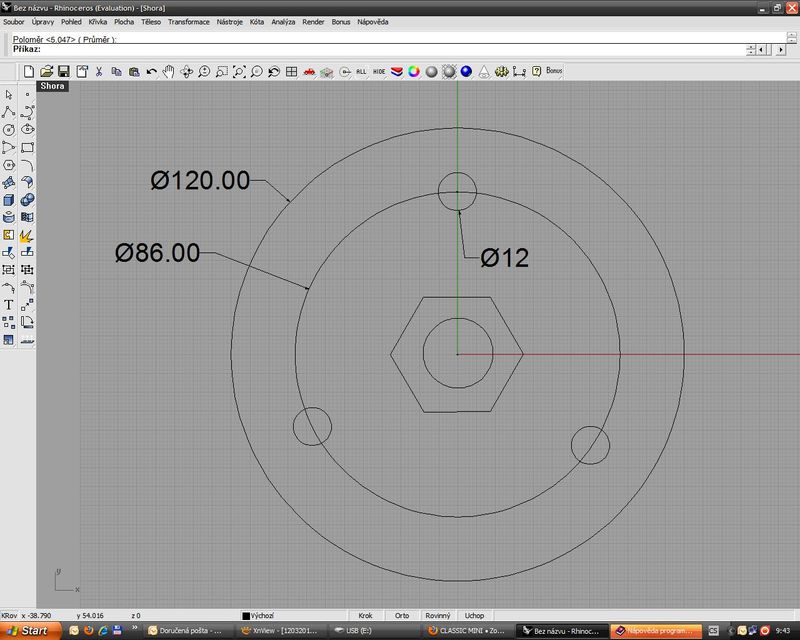

tak pro úplnost rozměry Jirkovo stahováku, jak ho udělám já
